עיצוב חללי חוץ: תכנון נכון של חשמל, תאורה ואחסון

עיצוב חללי חוץ מתחיל בלוח חשמל מוגן מים ובתשתית מתואמת

לוח חשמל מוגן מים הוא נקודת מוצא לתכנון בטוח של גינה, מרפסת, חצר או אזור בריכה. הוא מרכז את ההגנות והחיבורים של התאורה והמערכות החיצוניות, ולכן צריך לבחור את מיקומו ואת מאפייניו עוד לפני שקובעים את פריסת הריהוט, החיפויים והאחסון.

המעטפת של לוח חשמל מוגן מים נועדה להרחיק לחות ומים מן החיווט והרכיבים שבתוכו. עם זאת, הכיתוב על הארון אינו מספיק לבדו. רמת האיטום, חומר המעטפת, כניסות הכבלים, פתרונות האוורור והניקוז ומיקום ההתקנה משפיעים יחד על עמידות המערכת.

תכנון נכון מחבר בין שלוש שכבות: תשתית החשמל, מערך התאורה וחלל האחסון. כשהן מתוכננות בנפרד נוצרים לעיתים כבלים גלויים, אזורים חשוכים, ארונות שחוסמים גישה לתשתיות או לוח חשמל שמותקן במקום החשוף להשקיה ולמי גשם. תיאום מוקדם מונע את ההתנגשויות האלה ומשאיר אפשרות לתחזוקה ולשינויים בעתיד.

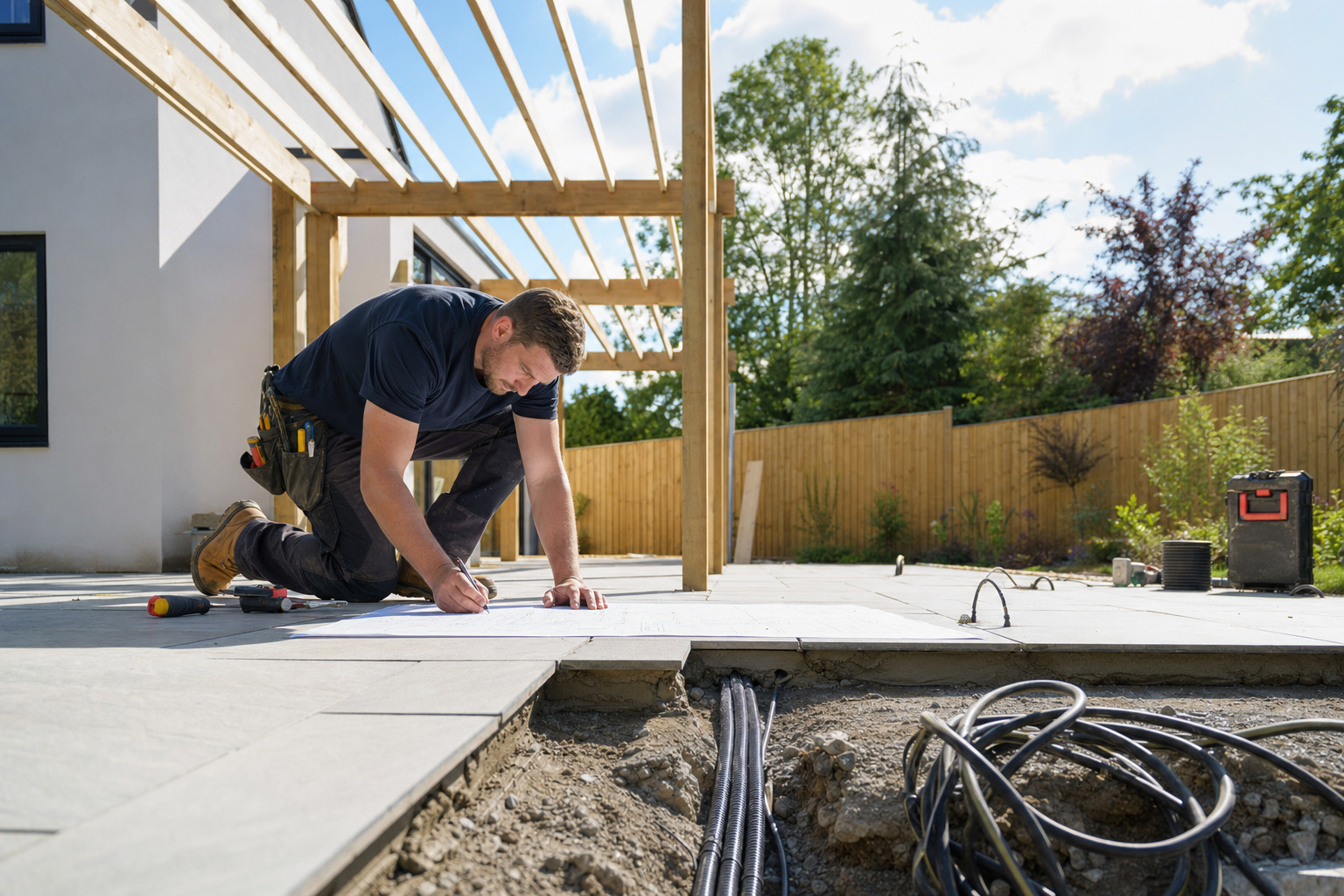

מיפוי הצרכים לפני קביעת נקודות החשמל

השלב הראשון הוא להכין רשימה של כל המערכות שיפעלו בחוץ. הרשימה עשויה לכלול תאורת שבילים, תאורת אירוח, משאבת בריכה, בקרת השקיה או מערכות נוספות המותאמות לשימוש בחצר. לכל מערכת יש מיקום, אופן הפעלה ודרישות הגנה משלה, ולכן אין להסתפק בסימון כללי של כמה שקעים וגופי תאורה.

לאחר מכן מחלקים את החלל לאזורי שימוש. אזור ישיבה זקוק לתאורה שונה משביל גישה, ומערכת בריכה אינה מתוכננת כמו תאורת צמחייה. החלוקה עוזרת לקבוע אילו מערכות יפעלו יחד, אילו מהן דורשות שליטה נפרדת והיכן יהיה נוח לגשת אליהן בלי להזיז ריהוט או לפרק חיפוי.

בשלב המיפוי מסמנים גם את תוואי הכבלים ואת נקודות המעבר בין הבית לחצר. מומלץ להביא בחשבון שינויים סבירים בשימוש בחלל ולתכנן מקום מתאים לרכיבים נוספים. מספר המקומות למפסקים מודולריים בלוח הוא רק נתון פיזי; הוא אינו מעיד לבדו שהלוח מתאים להספק, לסוג המערכות או לתנאי הסביבה. את החלוקה למעגלים ואת גודל הלוח קובע חשמלאי מוסמך.

• רושמים אילו מערכות חשמליות יפעלו בחוץ ובאילו שעות.
• מסמנים אזורי ישיבה, מעבר, עבודה, גינון ובריכה.
• קובעים היכן נדרשת שליטה נפרדת בתאורה או במערכת אחרת.
• משאירים גישה נוחה ללוח, לחיבורים ולרכיבים שדורשים תחזוקה.
• מתאמים את תוואי התשתית עם ניקוז, השקיה, ריצוף ואחסון.

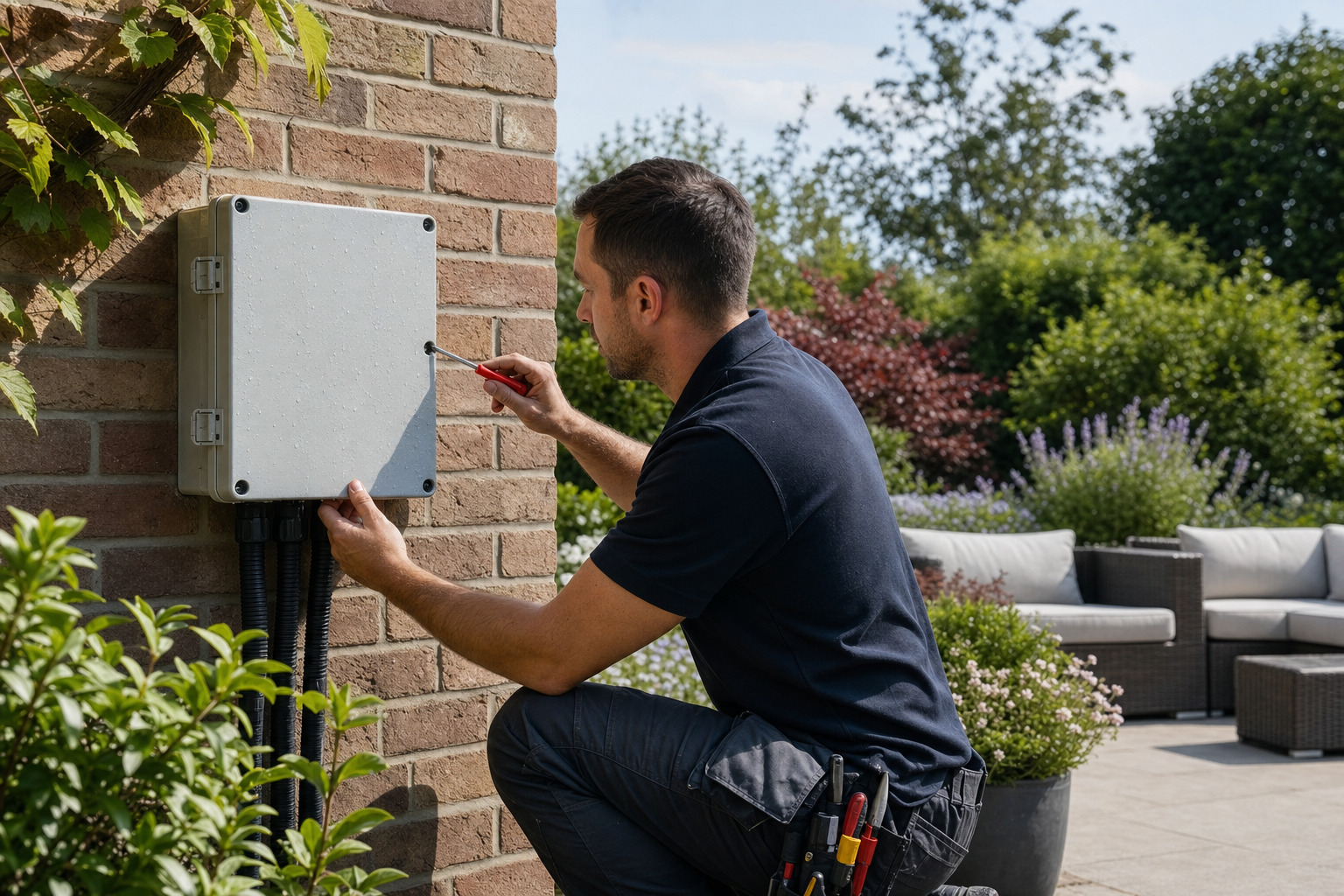

מה באמת אומר דירוג IP

דירוג IP הוא מדד מרכזי בבחירת ציוד חשמלי לתנאי חוץ. הספרה הראשונה מתייחסת להגנה מפני חדירת גופים מוצקים ואבק, והספרה השנייה להגנה מפני מים. כך אפשר להשוות בין מעטפות לפי תנאי בדיקה מוגדרים ולא להסתפק בתיאור כללי כמו עמיד למים.

דירוג IP65 מציין בין היתר הגנה מפני סילוני מים, ולכן הוא נפוץ בלוחות ובציוד המותקנים בחוץ. דירוג IP67 כולל הגנה בתנאי טבילה זמנית עד עומק של מטר למשך עד שלושים דקות. אין פירושם של הנתונים שאפשר להציב ציוד בתוך שלולית, לכוון אליו מערכת השקיה או להתקין אותו קרוב לבריכה ללא בדיקה מקצועית. הם מתארים רמת הגנה של המעטפת בתנאים מוגדרים.

גם דירוג גבוה אינו מעיד שהלוח עומד בכל דרישות ההתקנה. IP אינו בודק את התאמת חלוקת המעגלים, את תקינות אמצעי ההגנה או את חוקיות המיקום. הוא גם אינו מחליף אישור תקינה הנדרש לסוגים מסוימים של לוחות. יש להפריד בין עמידות פיזית לחדירת מים ואבק לבין התאמה חשמלית ורגולטורית למתקן.

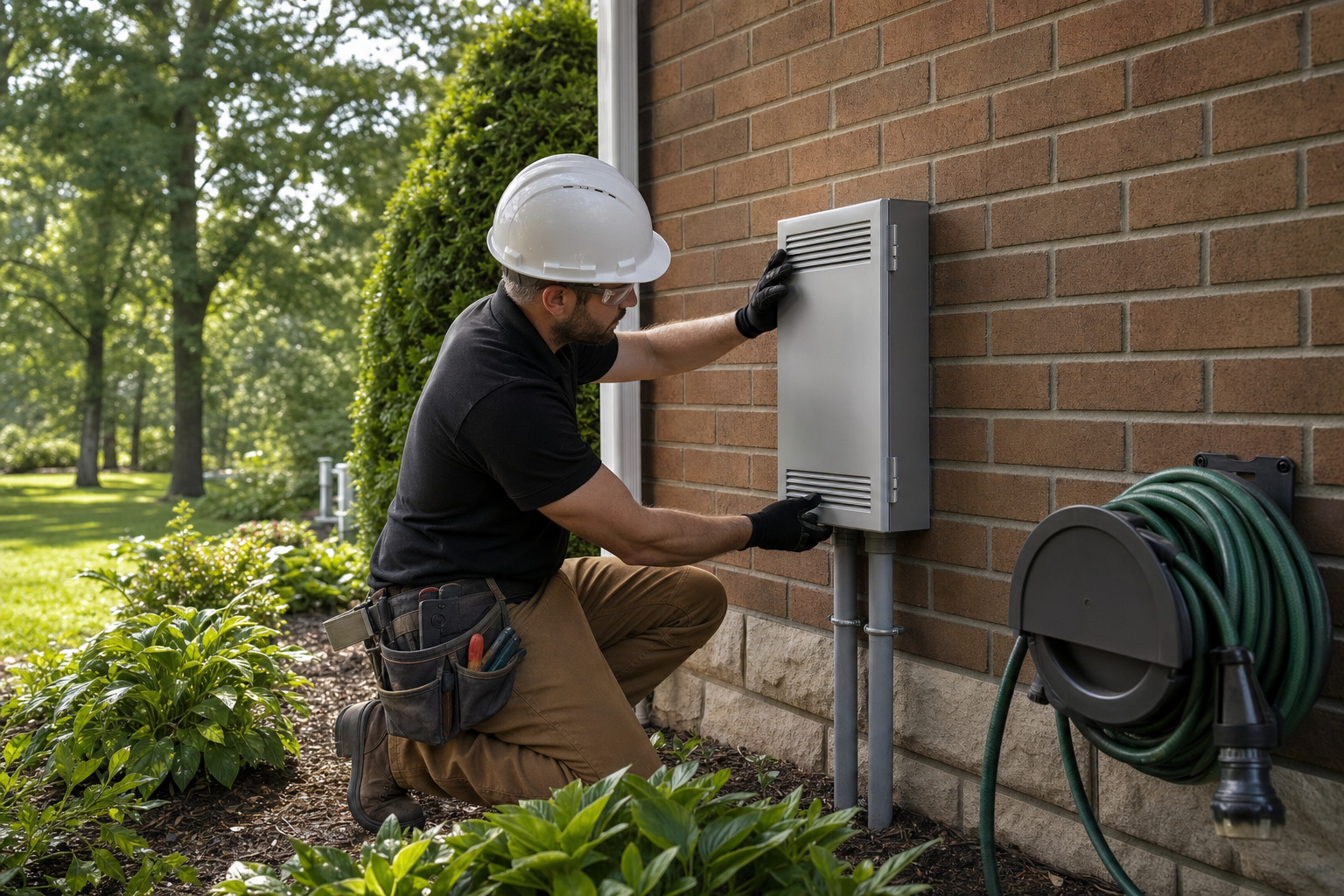

מעטפת, איטום, אוורור וניקוז פועלים כמערכת אחת

לוחות חוץ מיוצרים בין היתר מפוליקרבונט, אלומיניום ונירוסטה. בחירת החומר תלויה במיקום ובתנאים שאליהם הלוח נחשף. בסביבה לחה או ימית נדרשת תשומת לב לעמידות בפני קורוזיה, ואילו בגינה יש להביא בחשבון שמש, אבק, אדמה, השקיה ופגיעות מכניות אפשריות.

האטימה נשענת על יותר מדלת סגורה. אטמים היקפיים, כניסות כבל מתאימות וחיבור נכון של כל רכיב למעטפת נדרשים כדי לשמור על רמת ההגנה. קידוח מאולתר או כניסת כבל שלא נאטמה עלולים ליצור נקודת חדירה גם כשעל הארון מופיע דירוג IP מתאים.

לחות עלולה להצטבר גם בתוך ארון סגור. לכן יש להתייחס לעיבוי ולבחור פתרון אוורור שתוכנן לשמור על הגנת המעטפת. אין לקדוח פתחי אוורור עצמאיים, משום שהם עלולים לבטל בפועל את האטימה. במקומות שבהם עלולה להתרחש חדירת מים נדרש גם ניקוז מתוכנן, שמפנה את המים ואינו משאיר אותם ליד הרכיבים.

מיקום מוצלח מפחית את העומס על כל אמצעי ההגנה. עדיף לבחור נקודה שאינה חשופה ישירות לממטרות, לזרימת מי גשם או להצטברות מים. גם כשהלוח מיועד לתנאי חוץ, הגנה אדריכלית מתאימה מסייעת לשמור על האטמים, הצירים והמעטפת לאורך זמן.

התאמת לוח החשמל לסוג החלל

בגינה ביתית הלוח עשוי לשרת תאורה, בקרת השקיה ומערכות חוץ נוספות. התכנון צריך לשקף את מספר המעגלים, את אופן השליטה ואת תנאי החשיפה בפועל. ארון שמותקן מתחת לקירוי מתמודד עם סביבה שונה מארון המוצב בקצה החצר, ליד אדמה מושקית וללא הגנה מגשם.

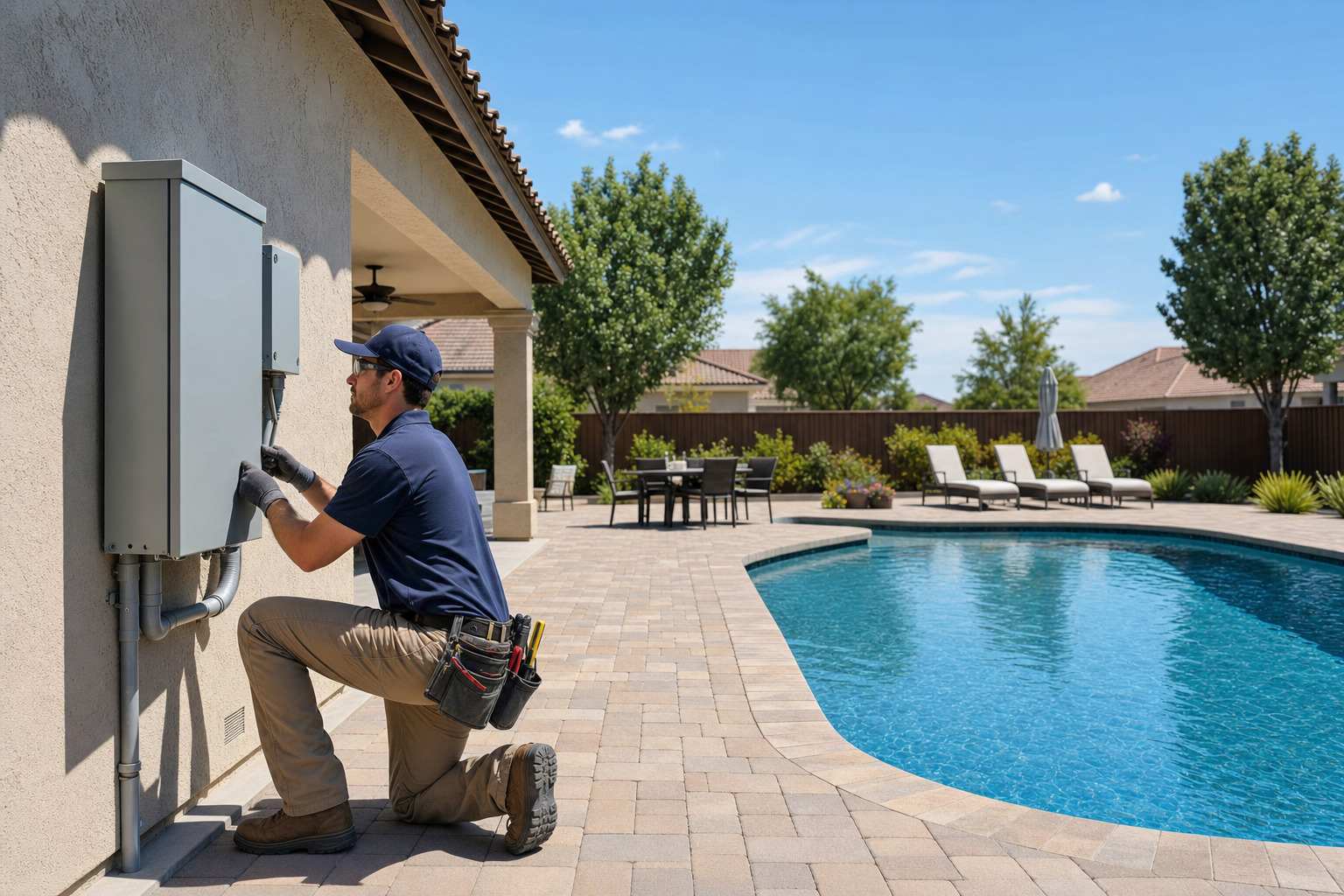

לוח בריכה מרכז בדרך כלל מערכות כגון משאבות, תאורה ובקרת איזון כימי. הקרבה למים מחייבת מעטפת מתאימה, אך גם מיקום העומד בדרישות הייעודיות לאזורי בריכה. אין להסיק מדירוג IP67 שאפשר להתקין את הארון בכל נקודה. מרחקים, נגישות, אמצעי ההגנה וסוג החיבורים נבדקים כחלק מהמתקן כולו.

באתרי בנייה נדרשים לוחות זמניים המותאמים לתנאים קשים ולשימוש בציוד נייד. לוחות כאלה יכולים לכלול שקעי CEE בדירוג IP67, מפסקים וממסר פחת בתוך מעטפת IP65. תקן 61439-4 חל על לוחות זמניים לאתרי בנייה, ולוחות מסוג זה עשויים להידרש גם לאישורים של מכון התקנים וחברת החשמל. התקן הזה אינו תחליף לבדיקה אילו דרישות חלות על לוח קבוע בגינה או בבריכה.

תכנון תאורה לפי שימוש ולא לפי מיקום פנוי

תאורת חוץ מתוכננת לפי הפעולות שמתרחשות בחלל. גוף תאורה שמאיר שביל נועד להתמצאות בטוחה, ואילו תאורה ליד משטח עבודה צריכה להאיר את האזור בלי לסנוור. תאורה דקורטיבית יכולה להדגיש צמחייה, קיר או אלמנט בנוי, אך היא אינה מחליפה אור שימושי במעברים ובנקודות שבהן נדרשת ראות ברורה.

חלוקה לשכבות תאורה

שילוב בין כמה שכבות יוצר חלל נעים וגמיש יותר. אור כללי מגדיר את גבולות האזור, תאורת משימה מתמקדת בפעילות מסוימת ותאורת הדגשה מוסיפה עומק. אין צורך שכל הגופים יפעלו תמיד בו זמנית. חלוקה למעגלים מאפשרת להתאים את התאורה לאירוח, למעבר קצר בחצר או לשימוש שקט באזור הישיבה.

מיקום גופים ובקרות

את גופי התאורה ממקמים לאחר שבודקים את כיוון האור, הגובה והקשר לריהוט ולצמחייה. צמח שיגדל מול גוף התאורה או דלת ארון שתסתיר אותו ישנו את התוצאה שתוכננה. גם נקודות השליטה צריכות להיות זמינות מהכניסות המרכזיות ומאזורי השימוש, בהתאם לתכנון החשמלי.

כל גוף, קופסת חיבורים וכניסת כבל צריכים להתאים לרמת החשיפה שלהם. גוף המותקן מתחת לפרגולה אינו חשוף לאותם תנאים כמו גוף נמוך ליד אזור השקיה. ההתאמה אינה נקבעת לפי מראה המוצר בלבד, אלא לפי דירוג ההגנה, אופן ההתקנה והסביבה שבה הוא פועל.

אחסון חיצוני שמשרת את החלל בלי לפגוע בתשתיות

תכנון אחסון מתחיל בתכולה. כלי גינון ארוכים, כריות, אביזרי בריכה וחומרי תחזוקה דורשים חלוקה פנימית שונה. ארון גדול ללא מדפים או הפרדה עלול להיות פחות שימושי מכמה תאים שתוכננו לפי הציוד שנמצא בהם.

הארון צריך להתאים לחשיפה לגשם, לשמש וללחות. חומר המעטפת, האטימה, האוורור והניקוז נבחרים לפי התכולה ולפי מיקום ההתקנה. פריטים שדורשים אחסון יבש אינם צריכים לנוח ישירות על רצפה שבה מצטברים מים, ופתחי האוורור אינם אמורים להיחסם בחפצים.

לוח החשמל אינו שטח אחסון. אין להניח בתוכו או לפניו כלי עבודה, חומרי תחזוקה וציוד גינה. אם משלבים אותו בתוך נגרות חוץ או בתוך מערך ארונות, חייבים לשמור על גישה מלאה לדלת, על האוורור ועל אפשרות לבדוק ולתחזק את החיבורים. החיפוי העיצובי אינו רשאי לשנות את המעטפת או להקשות על ניתוק החשמל במקרה הצורך.

חומרי תחזוקה נשמרים בארון נפרד ובהתאם להוראות שעל גבי המוצר. באזור בריכה מומלץ להפריד בין ציוד רטוב, מערכות חשמל וחומרים המשמשים לטיפול במים. ההפרדה מסדרת את האחסון ומפחיתה מגע בלתי רצוי בין תכולות בעלות דרישות שונות.

תיאום בין החשמל, התאורה והאחסון

החיבור בין המערכות הוא חלק מתוכנית אחת: לוח החשמל מחלק את ההזנה החשמלית, התאורה מופעלת באמצעותה והאחסון משפיע על הגישה אליהם. אם כל רכיב מתוכנן במועד אחר, ארון עלול להסתיר קופסת חיבורים וגוף תאורה עלול להיקבע במקום שבו עוברת דלת.

כדאי לסמן בתוכנית גם אזורי תחזוקה, ולא רק את מידות המוצרים. טכנאי צריך להגיע ללוח, לפתוח אותו ולעבוד מולו בלי לפרק מדף או להזיז יחידת אחסון קבועה. באותה דרך משאירים גישה לבקרת השקיה, למשאבה ולחיבורים של גופי התאורה.

הסתרת תשתיות יכולה לשפר את מראה החצר, בתנאי שהיא מתוכננת כחלק מהמערכת. חיפוי מאוורר, דלת שירות נגישה ותוואי כבלים מסודר עדיפים על פתרון שמכסה את הציוד לחלוטין. גישה פשוטה מסייעת לזהות סימני לחות, בלאי או פגיעה לפני שהם מתפתחים לתקלה.

תקינה והתקנה מקצועית אינן נגזרות מדירוג המעטפת

סימון IP מתייחס לחדירת מים ואבק, ולא לאיכות התכנון החשמלי כולו. הוא אינו מאשר שהלוח כולל את אמצעי ההגנה הנדרשים או מתאים למספר המעגלים ולמערכות שיחוברו אליו. גם מוצר אטום היטב עלול להיות בלתי מתאים אם הותקן במקום שגוי או חובר ללא התאמה למתקן.

באזורי בריכה נדרש לבדוק את הוראות ההתקנה הייעודיות, לרבות מיקום ומרחק ממקורות המים. באתר בנייה יש לוודא שלוח זמני מתאים לתקן החל על סוג זה של ציוד ושאישוריו תקפים לשימוש המתוכנן. אישור תקינה ודירוג IP עונים על שאלות שונות, ולכן יש לבדוק את שניהם.

עבודות חיבור, שינוי או הרחבה של מערכת החשמל מבצע חשמלאי מוסמך. תפקידו אינו מסתכם בחיבור הכבלים: עליו להתאים את הלוח, לקבוע את אמצעי ההגנה, לבדוק את ההתקנה ולוודא שהתכנון מתאים לסביבת החוץ. אין לפתוח לוח פעיל או לשנות את המעטפת באופן עצמאי.

תחזוקה שומרת על ההגנה לאורך זמן

ארון חוץ חשוף לשינויים בטמפרטורה, ללחות, לאבק ולפגיעות סביבתיות. אטם תקין ביום ההתקנה עלול להישחק, וכניסת כבל יכולה להשתחרר. בדיקה תקופתית מתמקדת במצב הדלת, האטמים, הצירים, הברגים, כניסות הכבלים וסימני קורוזיה או סדקים.

יש לשמור את סביבת הלוח נקייה מצמחייה צפופה, אדמה וחפצים שמפריעים לפתיחת הדלת או לניקוז. אין לכוון אליו סילון מים לצורך ניקוי, גם אם המעטפת מדורגת לתנאי חוץ. לאחר גשם משמעותי אפשר לבצע בדיקה חזותית מבחוץ ולאתר אדים, טיפות, כתמי חלודה או נזק למעטפת.

עיבוי פנימי, חדירת מים או פגיעה באטימה מחייבים בדיקה מקצועית. אין לפתוח את הארון כדי לייבש אותו או לאטום חור בחומר מזדמן. חשמלאי יכול לאתר את נקודת החדירה, לבדוק את מצב הרכיבים ולהחזיר את המעטפת לרמת ההגנה המתאימה.

סדר עבודה מומלץ לתכנון חלל החוץ

1. מגדירים את השימושים בחצר ואת המערכות החשמליות הנדרשות לכל אזור.
2. ממפים מקורות מים, השקיה, ניקוז, אזורי בריכה ונקודות החשופות לגשם.
3. קובעים עם חשמלאי את מיקום הלוח, חלוקת המעגלים ורמת ההגנה הנדרשת.
4. מתכננים שכבות תאורה, נקודות שליטה ותוואי כבלים בהתאם לריהוט ולצמחייה.
5. ממקמים את יחידות האחסון בלי לחסום לוחות, חיבורים, אוורור או ניקוז.
6. בודקים את התוכנית המשותפת לפני התקנת ריצוף, חיפויים ואלמנטים קבועים.
7. מתעדים את מיקום התשתיות וקובעים שגרת בדיקה לפי תנאי החשיפה.

התוכנית הסופית צריכה להציג מערכת אחת שבה החשמל מוגן, התאורה מתאימה לפעילות והאחסון נשאר נגיש ומסודר. לפני שמתחילים בעבודות קבועות, מומלץ לעבור על התוכנית בשטח עם החשמלאי ועם מי שאחראי על הריצוף, ההשקיה והנגרות. כך אפשר לתקן התנגשויות בעודן על הנייר ולא לאחר שהתשתיות כבר הוסתרו.
